在當今社會中，信息已成為一種關鍵性的戰略資源。為了使信息能準確、高速地在各種型號的計算機、終端機、電話機、傳真機和通訊設備之間傳遞，世界上有不少發達國家正紛紛興建信息高速公路。因此在新建大樓或舊樓改造的工程中迫切需要一種先進的布線系統來鋪設信息高速公路。綜合布線系統正是這樣一個系統，它以其極大的靈活性、適用性、可靠性、完整性等優點代替了傳統的布線系統概念，并在我國很快為各級主管和技術人員所認識。

綜合布線系統結構

從功能上看，綜合布線系統包括工作區子系統、水平子系統、管理子系統、垂直干線子系統、設備間子系統、建筑群子系統。

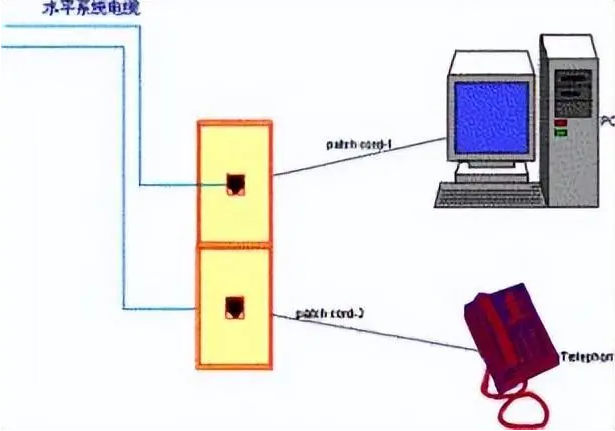

1、工作區子系統

工作區子系統是指從水平系統用戶信息插座延伸至數據終端設備的區域，由連接線纜和適配器組成。工作區的UTP/FTP跳線為軟線(Patch Cable)材料，即雙絞線的芯線為多股細銅絲，最大長度不能超過5M。

2、水平子系統

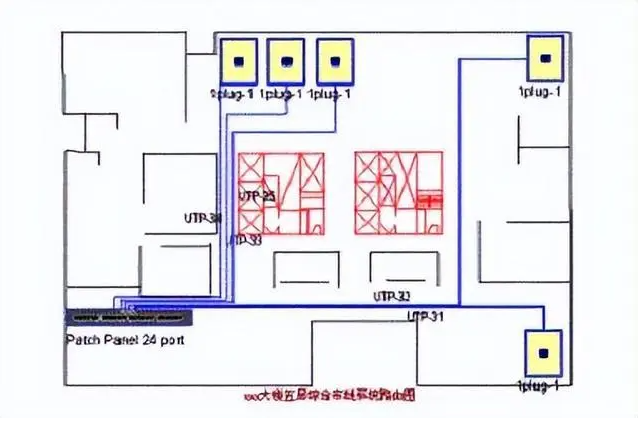

水平子系統指從樓層配線間至工作區用戶信息插座。由用戶信息插座、水平電纜、配線設備等組成。綜合布線中水平子系統是計算機網絡信息傳輸?shù)闹匾M成部分。采用星型拓?fù)浣Y(jié)構，每個信息點均需連接到管理子系統。由UTP、STP線纜構成。最大水平距離：90m(295ft)。指從管理間子系統中的 配線架的JACK端口至工作區的信息插座的電纜長度。工作區的patch cord、連接設備的patch cord、cross-connection線的總長度不能超過10m。水平布線系統施工是綜合布線系統中最大量的工作，在建筑物施工完成后，不易變更。因此要施工嚴格， 保證鏈路性能。

綜合布線的水平線纜可采用超五類、六類雙絞線、也可采用屏蔽雙絞線，甚至可以光纖到桌面。

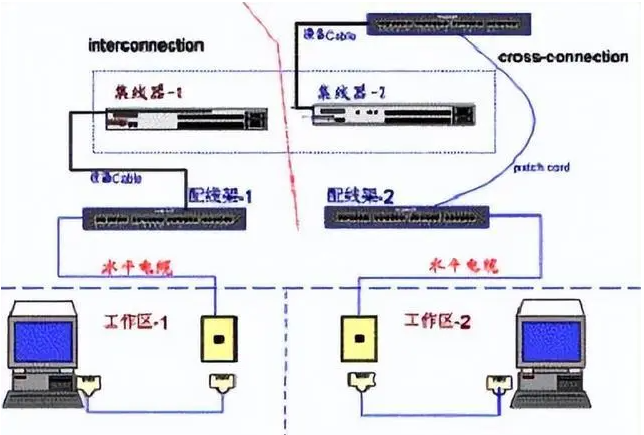

3、管理子系統

在綜合布線六個系統中對管理子系統的理解定義上各標準、廠商有所差異，單單從布線的角度上看，稱之為樓層配線間或電信間是合理的，而且也形象化;但從綜合布線系統最終應用--數據、語音網絡的角度去理解，稱之為管理子系統更合理。它是綜合布線系統區別與傳統布線系統的一個重要方面，更是綜合布線系統靈活性、可管理性的集中體現。

管理子系統設置在樓層配線房間、是水平系統電纜端接的場所，也是主干系統電纜端接的場所;由大樓主配線架、樓層分配線架、跳線、轉換插座等組成。用戶可以在管理子系統中更改、增加、交接、擴展線纜。用于改變線纜路由。建議采用合適的線纜路由和調整件組成管理子系統。

管理子系統提供了與其他子系統連接的手段，使整個布線系統與其連接的設備和器件構成一個有機的整體。調整管理子系統的交接則可安排或重新安排線路路由、因而傳輸線路能夠延伸到建筑物內部各個工作區。是綜合布線系統靈活性的集中體現。

管理子系統三種應用：水平/干線連接;主干線系統互相連接;入樓設備的連接。線路的色標標記管理可在管理子系統中實現。

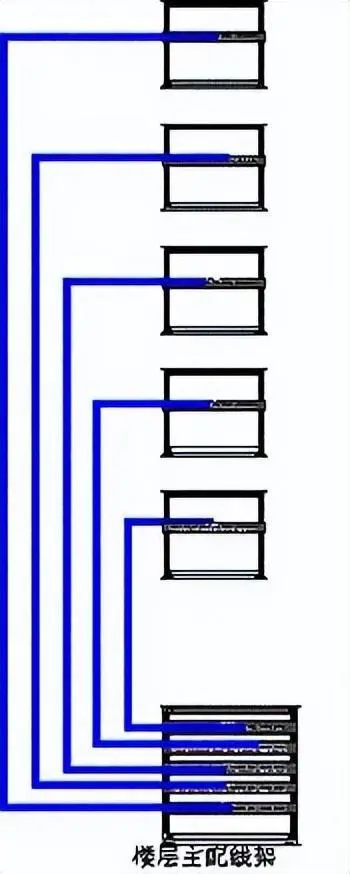

4、垂直干線子系統

垂直干線子系統由連接主設備間至各樓層配線間之間的線纜構成。其功能主要是把各分層配線架與主配線架相連。用主干電纜提供樓層之間通信的通道，使整個布線系統組成一個有機的整體。垂直干線子系統拓?fù)浣Y(jié)構采用分層星型結構，每個樓層配線間均需采用垂直主干線纜連接到大樓主設備間。垂直主干采用25對大對數線纜時，每條25對大對數線纜對于某個樓層而言是不可再分的單位。垂直主干線纜和水平系統線纜之間的連接需要通過樓層管理間的跳線來實現。

垂直主干線纜安裝原則：從大樓主設備間主配線架上至樓層分配線間各個管理分配線架的銅線纜安裝路徑要避開高EMI電磁干擾源區域(如馬達、變壓器)，并符合ANSI TIA/EIA-569安裝規定。

電纜安裝性能原則：保證整個使用周期中電纜設施的初始性能和連續性能。

大樓垂直主干線纜長度小于90M時，建議按設計等級標準來計算主干電纜數量;但每個樓層至少配置一條超五類或六類線做主干。大樓垂直主干線纜長度大于90M，則每個樓層配線間至少配置一條室內或多用途四芯多模光纖做主干。主配線架在現場中心附近、保持路由最短原則。

5、設備間子系統

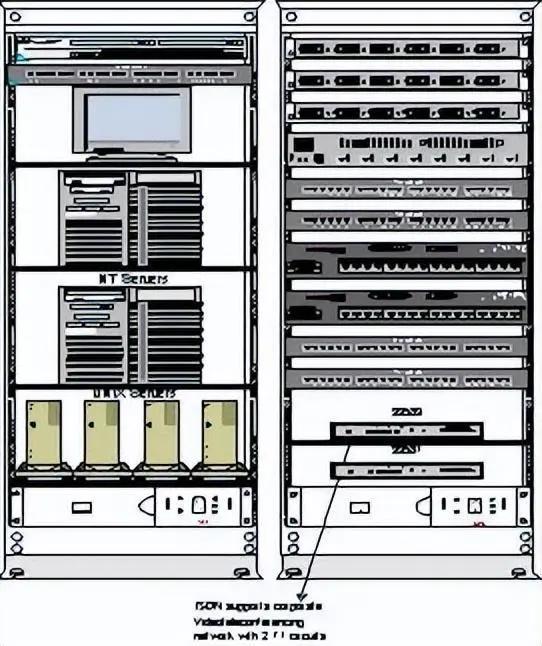

設備間子系統是一個集中化設備區，連接系統公共設備，如PBX、局域網(LAN)、主機、建筑自動化和保安系統，及通過垂直干線子系統連接至管理子系統。

設備間子系統是大樓中數據、語音垂直主干線纜終接的場所;也是建筑群來的線纜進入建筑物終接的場所;更是各種數據語音主機設備及保護設施的安裝場所。建議設備間子系統設在建筑物中部或在建筑物的一、二層，位置不應遠離電梯，而且為以后的擴展留有余地，不建議在頂層或地下室。建議建筑群來的線纜進入建筑物時應有相應的過流、過壓保護設施。

設備間子系統空間要按ANSI/TIA/EIA-569要求設計。設備間子系統空間用于安裝電信設備、連接硬件、接頭套管等。為接地和連接設施、保護裝置提供控制環境;是系統進行管理、控制、維護的場所。設備間子系統所在的空間還有對門窗、天花板、電源、照明、接地的要求。

6、建筑群子系統

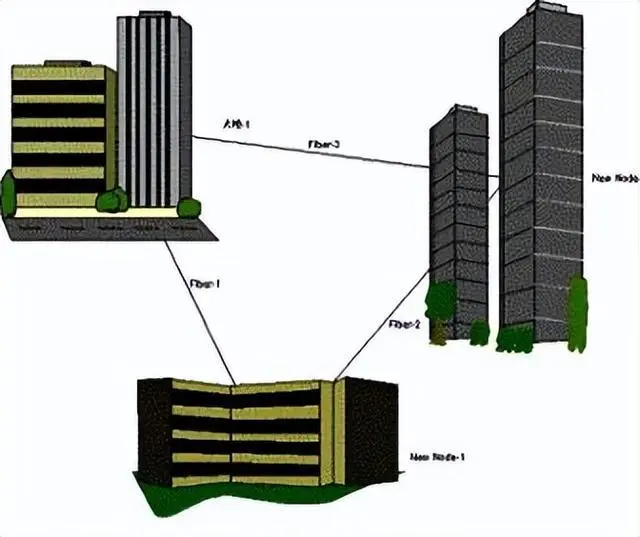

當學校、部隊、政府機關、大院的建筑物之間有語音、數據、圖象等相聯的需要時，由二個及以上建筑物的數據、電話、視頻系統電纜組成建筑群子系統。包括大樓設備間子系統配線設備、室外線纜等。可能的路由：架空電纜、直埋電纜、地下管道穿電纜。

建筑群子系統介質選擇原則：樓和樓之間在二公里以內、傳輸介質為室外光纖、可采用埋入地下或架空(4M以上)方式、需要避開動力線、注意光纖彎曲半徑。建筑群子系統施工要點：包括路由起點、終點;線纜長度、入口位置、媒介類型、所需勞動費用以及材料成本計算。建筑群子系統所在的空間還有對門窗、天花板、電源、照明、接地的要求。

辦公樓綜合布線方案應用

1、大樓布線環境

大廈高十層，計算機中心設在一層，電話主機房設在一層。但不在同一位置。

2、布線要求

每層50個數據點、50個語音點;總計數據點500個，語音點500個;數據、語音水平系統均使用Futurecom UE/E六類非屏蔽或屏蔽雙絞線;數據垂直主干系統采用Futurelink室內或多用途四芯或六芯多模光纖;語音垂直主干系統采用HAY五類25對大對數電纜。

方案的預期目標

※ 符合最新國際標準ISO/IEC 11801和ANSI EIA/TIA 568A標準，充分保證計算機網絡高速、可靠的信息傳輸要求。

※能在現在和將來適應技術的發展，實現數據通訊、語音通訊和圖象傳遞。

※ 除去固定于建筑物內的線纜外，其余所有的接插件都應是模塊化的標準件，以便將來有更大的需求時很容易的實現設備擴展。

※ 能滿足靈活應用的要求，即任一信息點能夠連接不同類型的計算機或微機設備。

※ 能夠支持100MHz或1000MHz的數據傳輸，可支持快速以太網、千兆以太網、令牌環網、ATM、FDDI、ISDN等網絡及應用。

方案說明

整個布線系統由工作區子系統、水平子系統、管理子系統、垂直干線子系統、設備間子系統構成。以下按各個子系統分別進行說明，在本方案中充分考慮了綜合布線系統的高可靠性、高速傳輸特性、可升級性和高安全性。

工作區子系統

包括所有用戶實際使用區域。共設數據點500個、語音點500個。為滿足辦公環境多媒體信息的高速傳輸，數據點、語音點全部采用Futurecom S250六類信息模塊，使用國標雙口防塵墻上型插座面板。數據點、語音點在每層分布如下表：

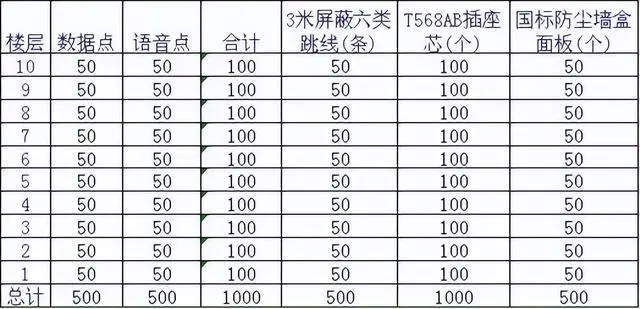

工作區子系統數據點、語音點分布表

水平子系統

水平子系統是由建筑物各管理間至各工作區之間的電纜構成。為了滿足高速率數據傳輸，數據、語音傳輸選用Futurecom UE/E六類非屏蔽或屏蔽雙絞線。各樓層所需水平電纜長度統計如下表：

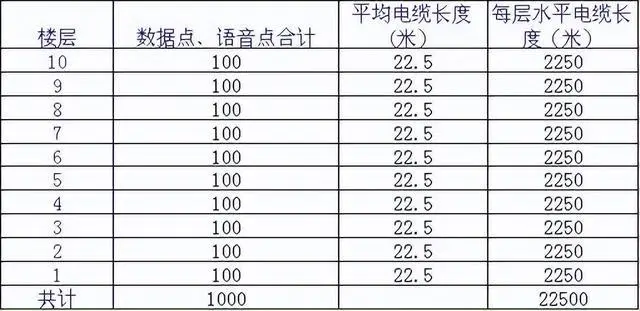

數據點、語音點水平電纜長度統計表

備注：

①每根水平電纜平均長度按(最長+最短)÷2×1.1計算。

②每標準箱為1000英尺(305米)，每標準軸線為1000米。

③22500米÷305米/箱=73.77箱，訂74箱六類雙絞線;

22500米÷1000米/軸=22.5軸，訂23軸六類雙絞線。

管理子系統

管理子系統連接水平電纜和垂直干線。是綜合布線系統中關鍵的一環，常用設備包括快接式配線架、理線架、跳線和必要的網絡設備。

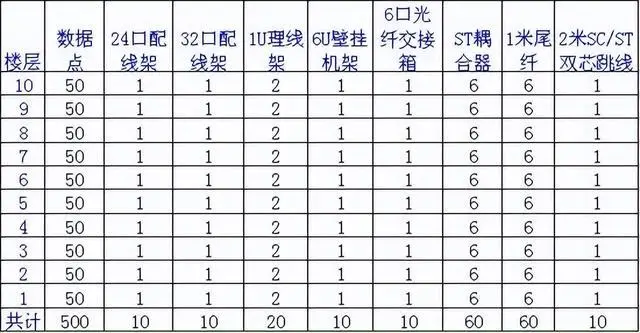

數據系統層管理間設備配置表

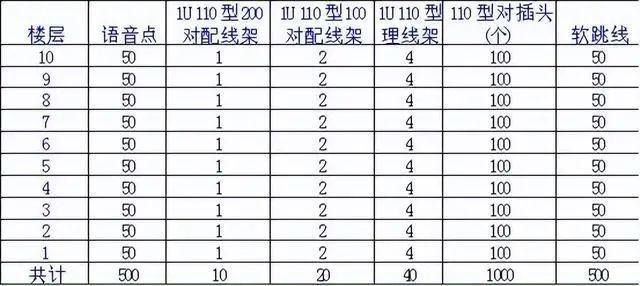

語音系統層管理間設備配置表

垂直干線子系統

垂直干線子系統由連接設備間與各層管理間的干線構成。其任務是將各樓層管理間的信息，傳遞到設備間并送至最終接口。垂直干線的設計必須滿足用戶當前的需求，同時又能達到用戶今后的要求。為此目的，我們采用6芯多模室內光纜，支持?jǐn)?shù)據信息的傳輸，采用5類25對非屏蔽電纜，支持語音信息的傳輸。

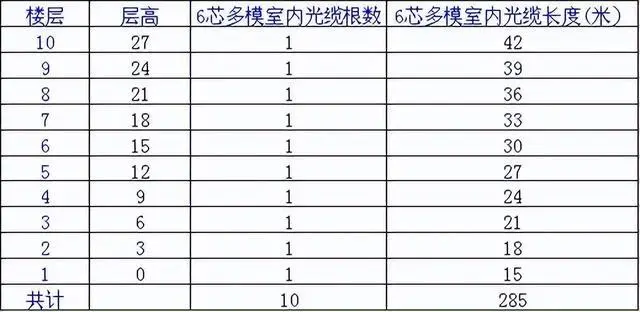

數據主干光纖長度統計表

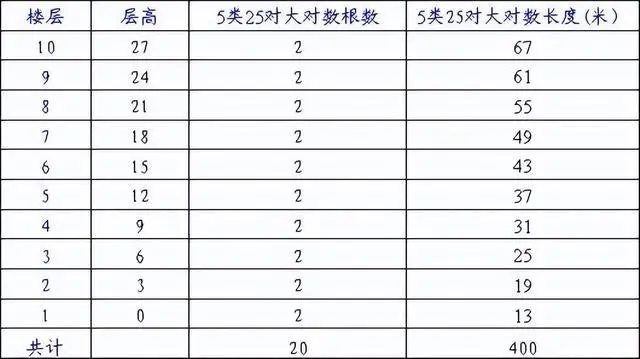

語音主干電纜長度統計表

備注：

①每標準UTP25對電纜軸為1000英尺(305米)。

②400米÷305米/軸=1.31軸，訂2軸。

設備間子系統

設備間子系統是整個布線系統的中心單元，計算機中心設在一層，電話主機房設在一層。實現每層樓匯接來的電纜的最終管理。

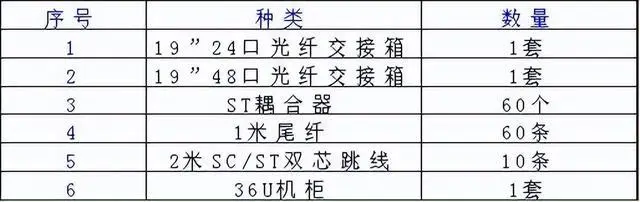

計算機中心設備統計表

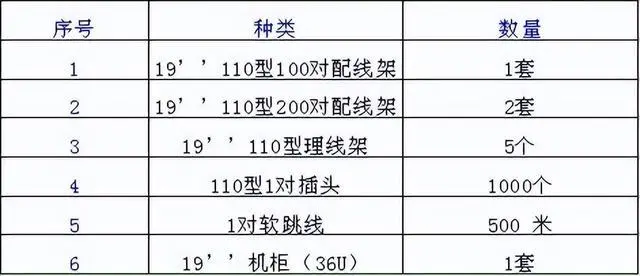

電話主機房設備統計表

管線方案

原則上盡量利用大廈已經鋪好的管路，對不滿足布線要求的管路，需重新鋪管的部位，應盡可能減少對建筑環境的破壞。

水平子系統布線要求

水平子系統連接配線間和信息出口。水平布線距離應不超過90米，信息口到終端設備連接線，和配線架之間連接線之和不得超過10米。

兩種走線方式

⑴采用走吊頂?shù)妮p型槽型電纜橋架的方式

這種方式適用于大型建筑物。為水平線纜提供機械保護和支持的裝配式槽型電纜橋架，是一種閉合式金屬橋架，安裝在吊頂內，從弱電豎井引向設有信息點的房間，在由預埋在墻內的不同規格的鐵管，將線路引到墻上的暗裝鐵盒內。

綜合布線系統的水平布線是放射型的，線路量大，因此線槽容量的計算很重要，按照標準的線槽設計方法，應根據水平線纜的直徑來確定線槽的容量

即：線槽的橫截面積 = 水平線路橫截面積×3

線槽的材料為冷軋合金板，表面可進行相應處理，如鍍鋅、噴塑、烤漆等，線槽可以根據情況選用不同的規格。為保證線纜的轉彎半徑，線槽需配以相應規格的分支配件，以提供線路路由的轉彎自如。

為確保線路的安全，應使槽體有良好的接地端，金屬線槽、金屬軟管、金屬橋架及分配線機柜均需整體連接，然后接地，如不能確定信息出口準確位置，拉線時可先將線纜盤在吊頂內的出線口，待具體位置確定后，再引到信息出口。

⑵采用地面線槽走線方式

這種方式適應于大開間的辦公間，有密集的地面型信息出口的情況，建議先在地面墊層中預埋金屬線槽或線槽地板。主干槽從弱電豎井引出，沿走廊引向設有信息點的各房間，再用支架槽引向房間內的信息點出線口，強電線路可以與弱電線路平行配置，但需分隔于不同的線槽中，這樣可以向每一個用戶提供一個包括數據、話音、不間斷電源、照明電源出口的集成面板，真正作到在一個清潔的環境中，實現辦公自動化。

由于地面墊層中可能會有消防等其它系統的線路，所以必須由建筑設計單位根據管線設計人員提出要求，綜合整個系統的實際情況，完成地面線槽路由部分的設計，線槽容量的計算應根據水平線的外經來確定。

即：線槽的橫截面積 = 水平線路橫截面積×3

管理子系統設計建議

管理子系統是整個配線系統的中心單元，它的布放、選型及環境條件的考慮是否恰當，都直接影響到將來信息系統的正常運行和使用的靈活性，室內照明不低于150Lx，室內應提供UPS電源配電盤，以保證網絡設備運行及維護的供電。

每個電源插座的容量不小于300W，管理子系統(配線室)應盡量靠近弱電豎井旁，而弱電豎井應盡量在大樓的中間，以方便布線并節省投資。

設備室的環境條件如下：

溫度保持在8-27攝氏度之間

濕度保持在30%-50%之間

通風良好，室內無塵
